El término inglés LOD (Level of Development) o Nivel de Desarrollo, fue acuñado por la AIA (American Institute of Architects), con la finalidad de poder indicar el grado o escala de desarrollo de un proyecto desde el punto de vista de Modelado e Información en calidad como en cantidad. Pero, ¿Cuales son los diferentes Niveles de desarrollo LOD?, ¿Cómo sabemos qué grado de desarrollo precisa nuestro modelado en cada fase de Proyecto?
Nivel de desarrollo (BIM) y Nivel de detalle (CAD)
Una de las primeras apreciaciones que deben hacerse es no confundir el Nivel de Desarrollo LOD, con el Nivel de Detalle, ya que este se refiere únicamente a la cantidad de Grafismo que aparece en un modelo.
Como ya hemos comentado en artículos anteriores sobre la transición de Autocad a Revit, esta es una de las diferencias fundamentales entre CAD y BIM, ya que Autocad solo permite permite Modelar y llegar a un alto nivel de Detalle mientras que de los Modelos BIM (Model Building Information), extraeremos y volcaremos mucha más información .

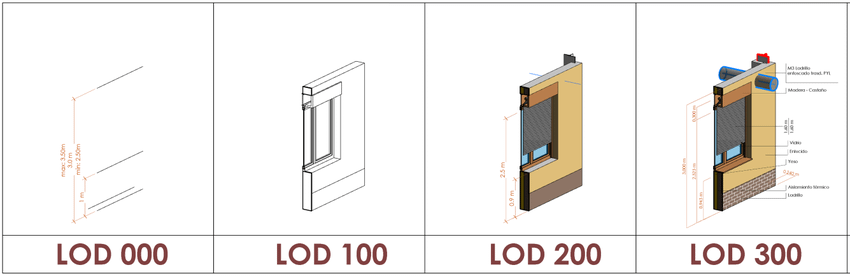

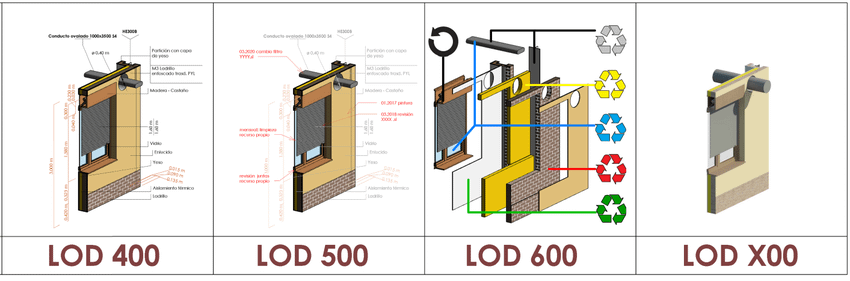

Los niveles de Desarrollo LOD son: LOD 100, LOD 200, LOD 300, LOD 400 y LOD 500. Para poder entender mejor la diferencia vamos a fijarnos en la siguiente imagen, donde se representan los diferentes LOD sobre un mismo elemento modelado en BIM.
LOD 100.
Es el nivel básico en el que se enumeran los elementos conceptuales de un proyecto. No es necesaria su definición geométrica aunque este puede depender de otros objetos definidos gráfica y geométricamente. Muchos elementos pueden permanecer en este nivel de desarrollo en fases muy avanzadas del proyecto.
Podríamos establecer el uso de este nivel de desarrollo para redacción de Anteproyecto.
LOD 200.
Es el nivel en el que se definen gráficamente el elemento, especificando aproximadamente cantidades, tamaño, forma y/o ubicación respecto al conjunto del proyecto. Puede incluir información no gráfica.
Este nivel se correspondería con uno Proyecto Básico de Arquitectura o Ingeniería.
LOD 300.
Es el nivel en el que se define gráficamente el elemento, especificando de forma precisa cantidades, tamaño, forma y/o ubicación respecto al conjunto del proyecto. Con un LOD 300 el nivel de desarrollo a alcanzado un desarrollo de Proyecto de Ejecución.
LOD 400.
Una vez el objeto está definido geométricamente en detalle, se añade información específica sobre su posición, pertenencia a un sistema constructivo específico, uso y montaje en términos de cantidades, dimensiones, forma, ubicación y orientación con detalle completo.
Podríamos estar este nivel de desarrollo durante el proceso de ejecución de la Obra donde irán surgiendo modificaciones o necesidades de definición del proyecto, como detalles constructivos.
LOD 500.
Este nivel de desarrollo se identifica normalmente con el nivel de proceso constructivo finalizado “as built”. Acumula toda la información de los anteriores. El criterio válido será definido por la propiedad y las normativas correspondientes.
LOD, LOIN, AIM y PIM, elementos de proyectos BIM
El Nivel de Desarrollo (LOD) describe el grado de integridad con el que un elemento del modelo es desarrollado. También se define como el Nivel de Detalle: Geometría + Grafico. Conocer estos niveles de desarrollo y será fundamental a la hora de afrontar un nuevo proyecto ya que nos permite tener una escala a la que llegar en cada uno de los estadios del proyecto.
El Nivel de Desarrollo, Level of Development o, simplemente LOD, es sólo una de las áreas a considerar en un proyecto BIM y uno de los conceptos que es necesario controlar para un BIM Manager. Exiten otros elementos importantes, tales como el LOIN, el AIM o el PIM, cuyo conocimiento es obligado para un desarrollo óptimo de proyectos BIM
