Este proyecto ha sido desarrollado por Fernanda Álvarez Ranieri como parte de su proyecto final de Advance Steel en Editeca, aplicando herramientas de modelado y documentación de estructuras metálicas a una nave industrial situada en Vallecas, Madrid.

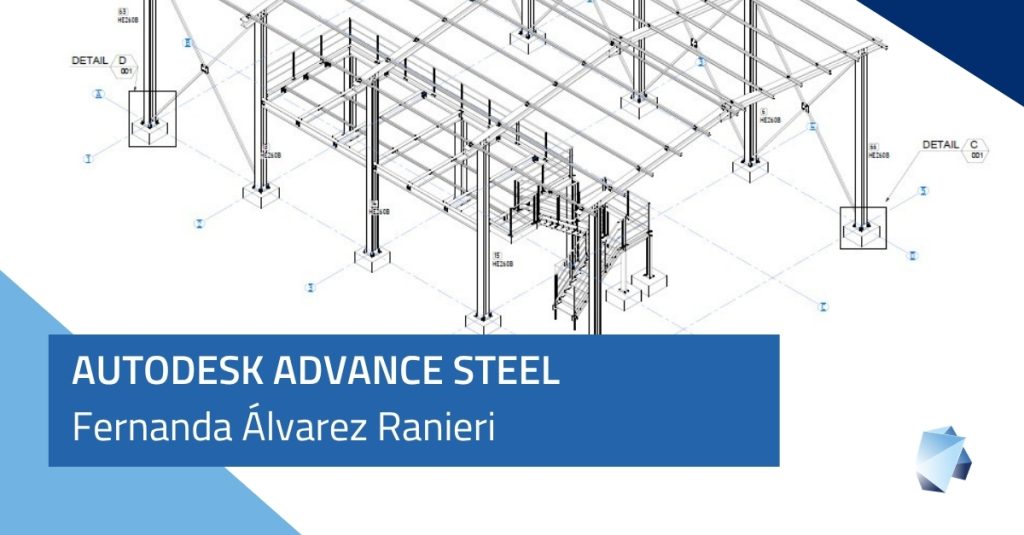

El trabajo presenta un conjunto de planos técnicos realizados con Autodesk Advance Steel, en los que se representa la estructura de acero de la nave, incluyendo pilares, vigas, cubierta, entreplanta, escalera metálica y sus diferentes conexiones.
El objetivo del proyecto es desarrollar la documentación necesaria para representar los elementos estructurales y sus detalles constructivos, desde una visión general del edificio hasta el despiece de sus componentes.
Desarrollo de la estructura metálica
La nave industrial está formada por una estructura de pilares y vigas metálicas, con una cubierta inclinada a dos aguas y sistemas de arriostramiento que conectan los diferentes elementos.
En los planos se identifican perfiles como HE260B, IPE100, IPE270 y UPN160, utilizados en distintas partes de la estructura.
El proyecto incluye planos de forjado de baja, entreplanta y estructura de cubierta, donde se muestra la distribución de los elementos metálicos y su posición respecto a los ejes del edificio.
También se representan los pórticos, alzados y secciones que permiten comprender la geometría general de la nave y la integración de la entreplanta con su escalera de acceso.
Detallado de uniones y despiece de elementos
Una parte importante del proyecto se centra en la definición de las uniones metálicas y los elementos necesarios para su montaje.
La documentación incluye detalles de conexiones entre pilares y vigas, placas base, uniones de cubierta y conexiones de la escalera metálica.
Además, se presentan planos de despiece de placas y rigidizadores, donde se indican dimensiones, espesores, perforaciones y cantidades de las diferentes piezas.
Estos planos muestran el nivel de detalle que permite alcanzar Advance Steel en la representación de elementos de acero, incorporando información sobre tornillos, soldaduras y materiales.
Documentación técnica con Advance Steel
El proyecto final de Fernanda Álvarez Ranieri reúne distintas representaciones de una misma estructura metálica: vista isométrica, plantas, alzados, secciones y detalles constructivos.
A través de esta documentación se muestra cómo Autodesk Advance Steel facilita el desarrollo de planos de estructuras metálicas, permitiendo representar tanto la configuración general de una nave industrial como los elementos específicos que forman sus conexiones.
El resultado es un conjunto de planos técnicos que refleja la aplicación práctica de las herramientas de modelado y detallado de acero en un proyecto de edificación industrial.
