Hoy os dejamos este tutorial para que aprendáis a modelar cubiertas vegetales complejas. ¡Aumenta tus conocimientos en Revit Arquitectura! Intenta realizar el ejercicio que proponemos a continuación:
> PRIMEROS PASOS
· Unidades – Informacion de proyecto

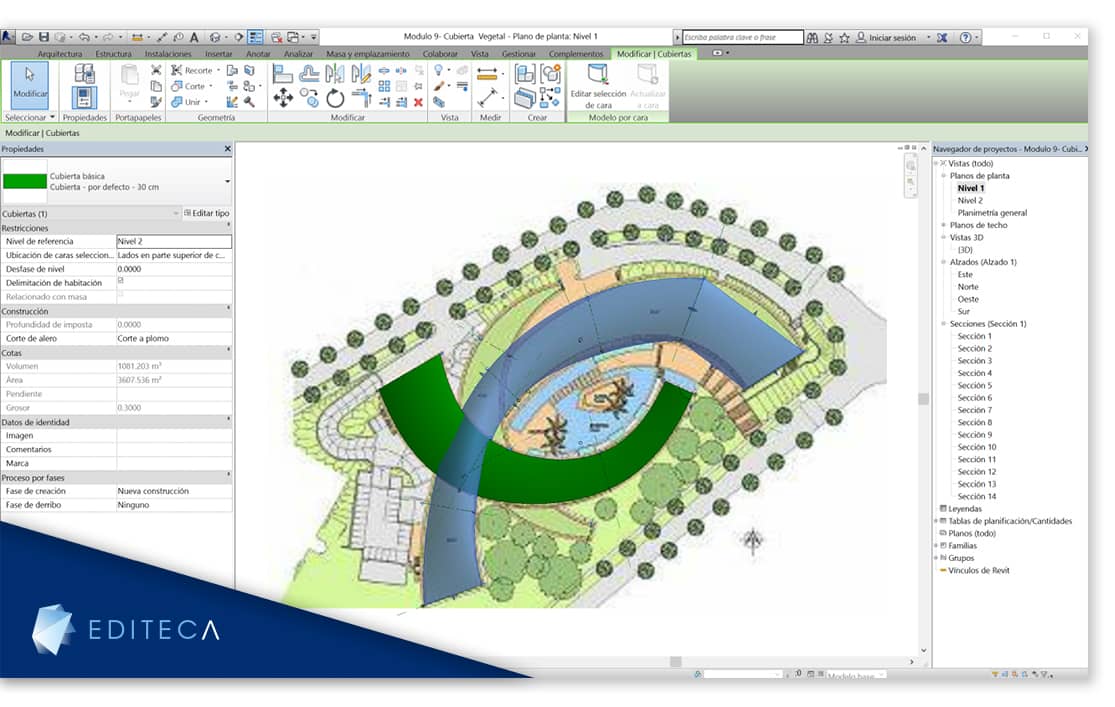

· Insertar imagen- Escalar.
· Hacer planos de referencia en zonas donde se van a hacer los arcos/curvas que definan el desarrollo de las cubiertas.
> CREAR CUBIERTAS POR MASA
· Masa y Emplazamiento- Masa in situ.
Crear en cada uno de los planos de referencia unas líneas de desarrollo (nosotros empleamos arco por inicio-fin radio, nunca spline ya que como comentaremos en más ocasiones da multiples errores). Una vez realizados todos las líneas de referencia de la cubierta, seleccionar todas (control) + crear forma + OK.
Repetir con cada una de las 3 cubiertas.

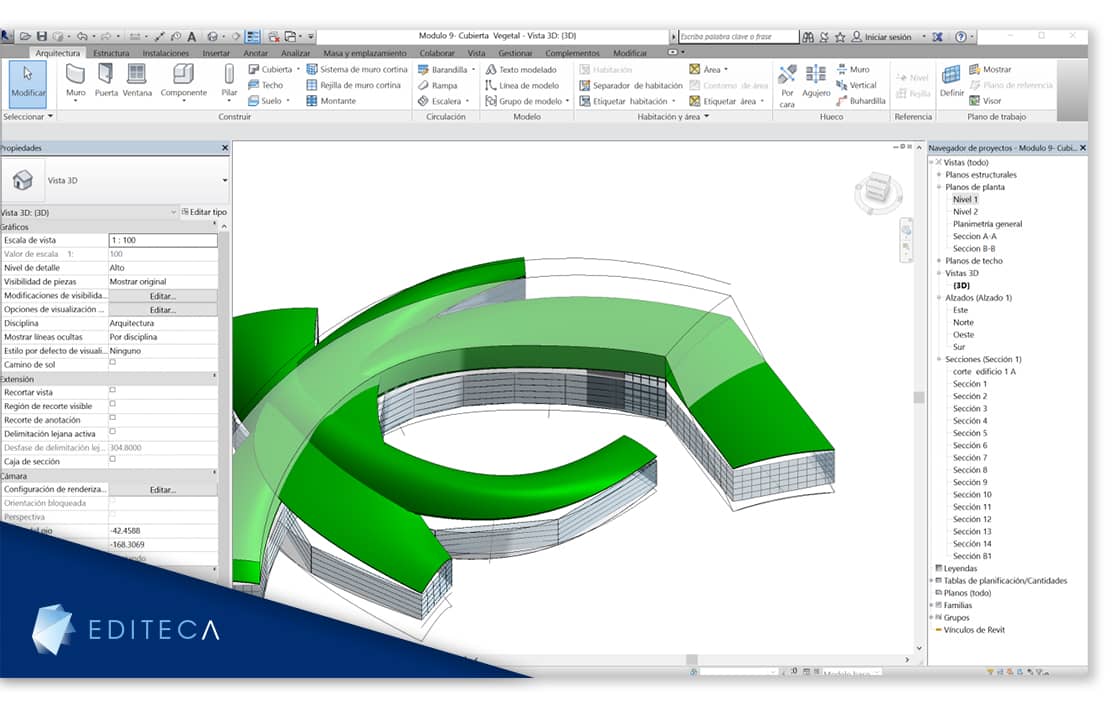

Una vez realizado este primer paso vamos a modificar los perfiles de modo que vamos a elevarlos de acuerdo a los datos que tenemos del proyecto acorde a que unos queden por encima de otros.( según fotografías y secciones, será aproximado ya que no tenemos suficientes datos para hacerlo ajustado).
A la hora de colocar las dimensiones de los perfiles revit no me permitirá colocar dimensiones exactas serán aproximadas, nosotros vamos a poner tres niveles para colocar las tres cubiertas y modificaremos las alturas en los planos de referencia donde se crearon las cubiertas por masa.
> CREACIÓN DE MUROS
Una vez que consigamos la morfología en 3D de las cubiertas, vamos a colocar los muros de los edificios:
- Se recomienda ir creando tramos cortos. Estos además deberán estar en el interior de la cubierta para que posteriormente le podamos aplicar la herramienta “ Enlazar con la parte Superior”.
- Si optamos por crear muros por: Masa in-situ- Seleccionar línea existente ( cubierta ), recordar que la cubierta que se ha creado es una curva y nos dará problema para la creación de un muro cortina y su posterior enlace con la cubierta ,enlazar se convertirá en un trabajo tedioso.
> PLATAFORMAS DE CONSTRUCCIÓN Y TOPOGRAFÍA

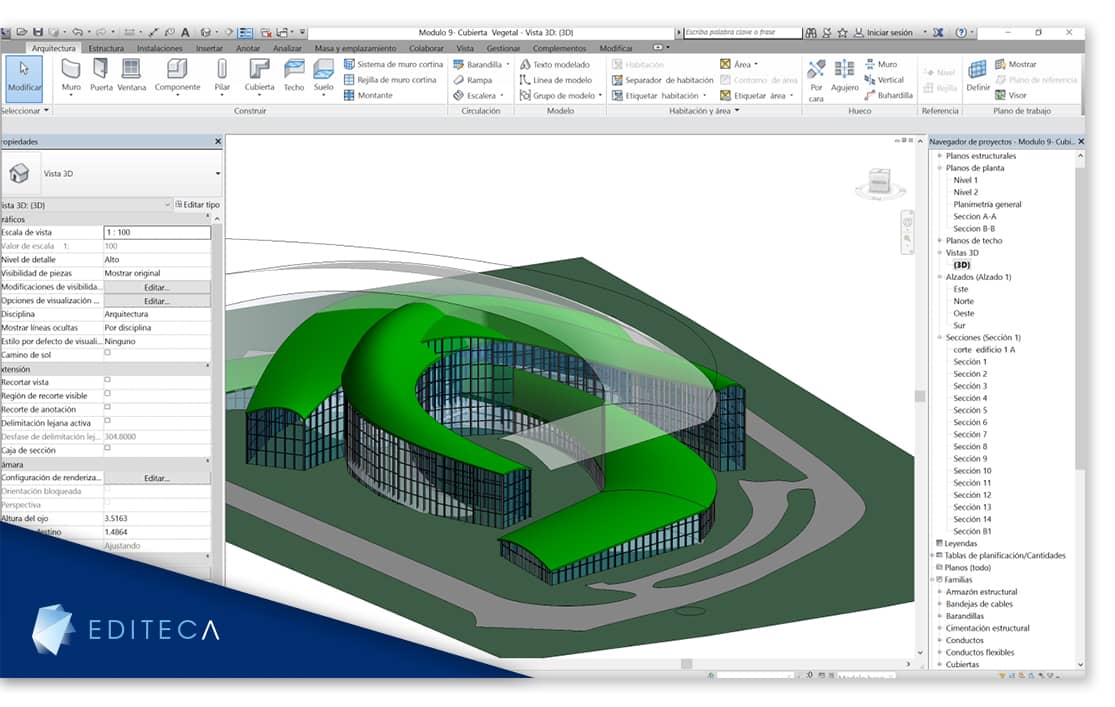

Una vez ya tenemos el edificio, vamos a realizar los accesos y terreno, mediante plataformas de construcción y topografía.
Terreno: Masa y Emplazamiento- Superficie Topográfica ( Elegir método de colocación de terreno, en nuestro caso colocamos un terreno de superficie horizontal en cota 0,00 m a nivel 1).
Plataformas de construcción: Masa y Emplazamiento- Plataformas de construcción, en propiedades editar tipo según para lo que deseemos emplear estas plataformas, en este caso las aceras o caminos. Se recomienda para el diseño del trazado no utilizar spline ya que como en otros casos hemos visto nos dan problemas para luego unir con otras plataformas o cortar.
Si queremos darle más detalle a las cubiertas lo que hemos hecho es duplicar la cubierta, para ello es necesario tener, dos masas y dos cubiertas y editar la masa correspondiente de la interior editando cada uno de las líneas de desarrollo de los perfiles, cortaremos sus extremos (comando SL) y una vez editada la masa actualizaremos la masa de manera que que se habrá modificado.
