Hoy os mostramos el proyecto final de nuestro alumno Amaia García. Se trata del proyecto final del curso online Revit Instalaciones MEP (I) de nivel básico.

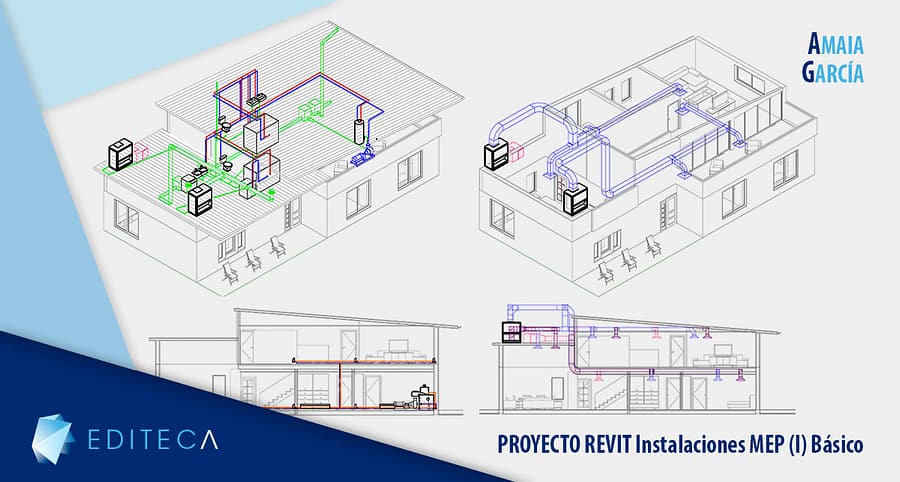

En el proyecto se han modelado una serie de instalaciones implantadas en una vivienda unifamiliar de Berantevilla (Álava). Amaia ha creado varias láminas en las que aparecen sistemas de saneamiento, fontanería, plano hidrónico, climatización, sistemas de aire y electricidad. En dichas láminas podemos entender el proyecto desde diferentes vistas, planos, axonometrías y detalles de las instalaciones. Para terminar se incluyen unos renders del interior de la vivienda.
Aquí os dejamos con las láminas de Amaia:

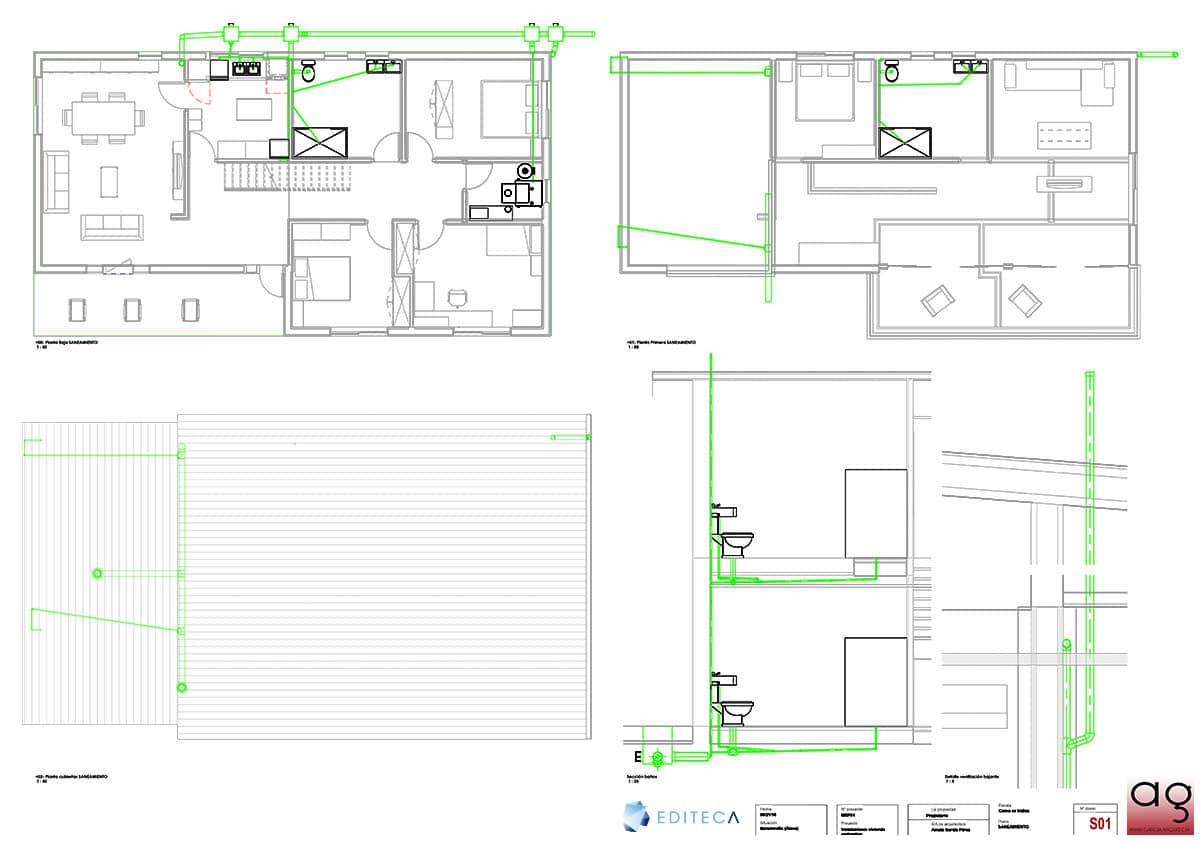

Redes de saneamiento:

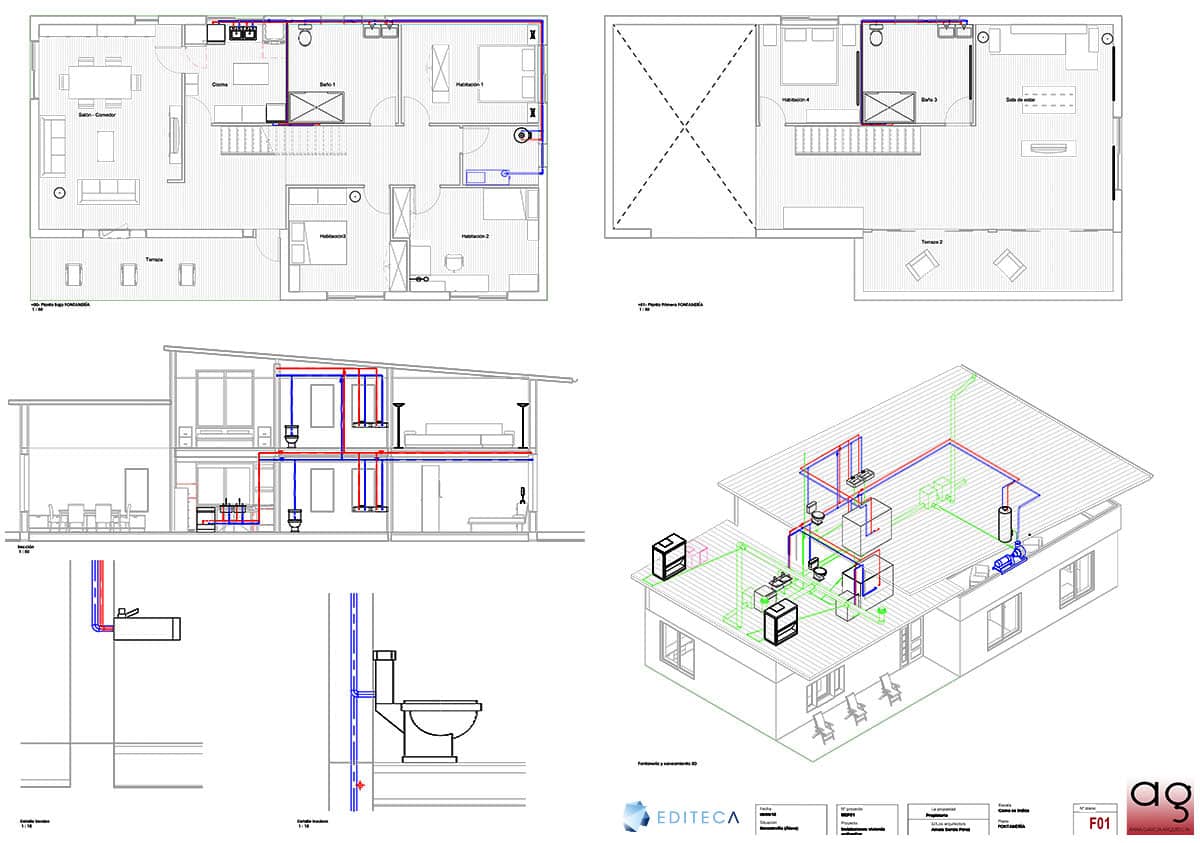

Red de fontanería:

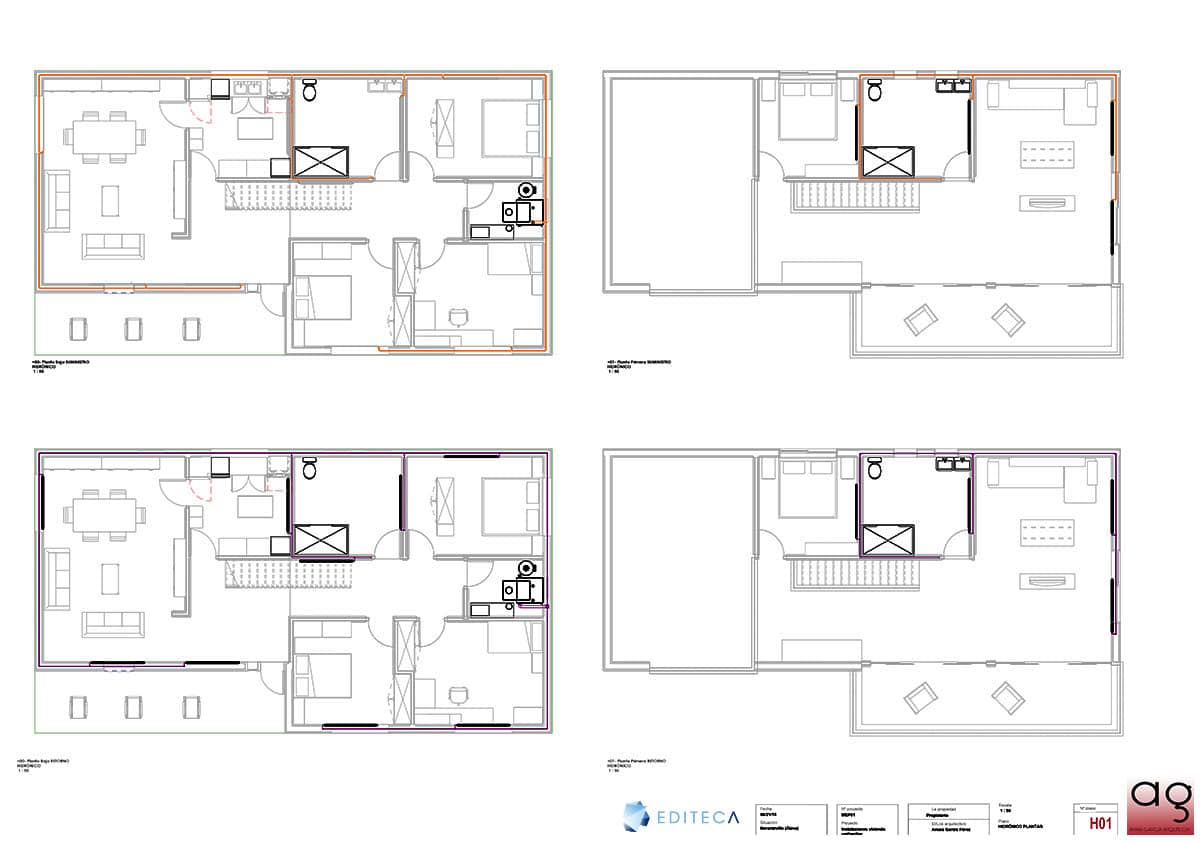

Plantas de sistemas hidrónicos:

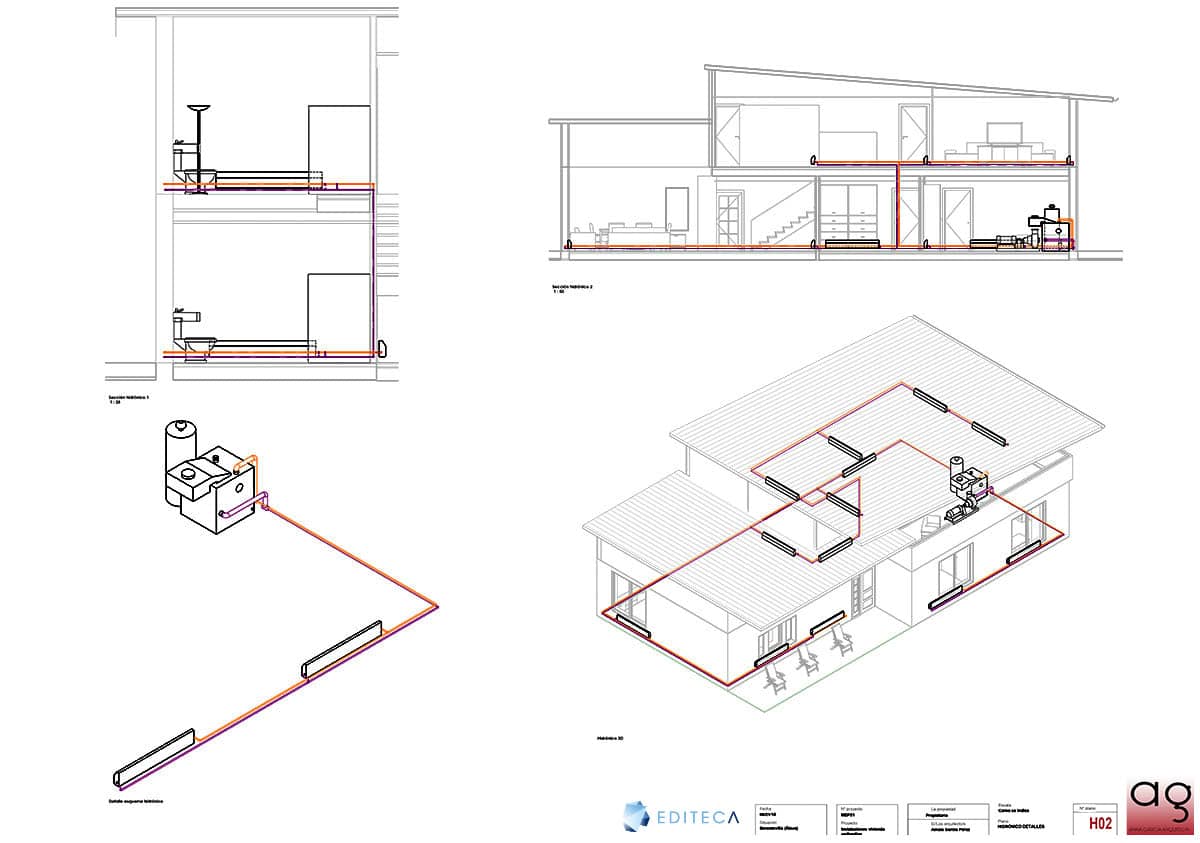

Detalles de sistemas hidrónicos:

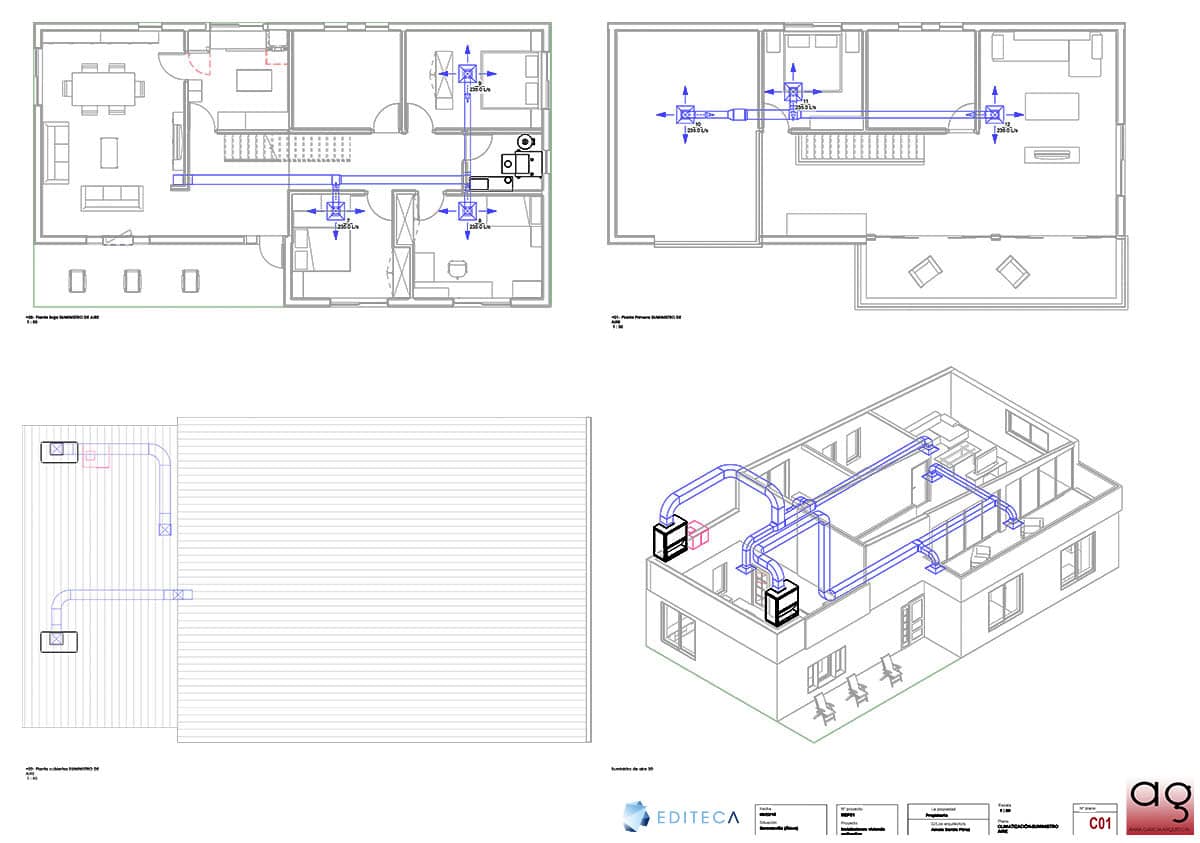

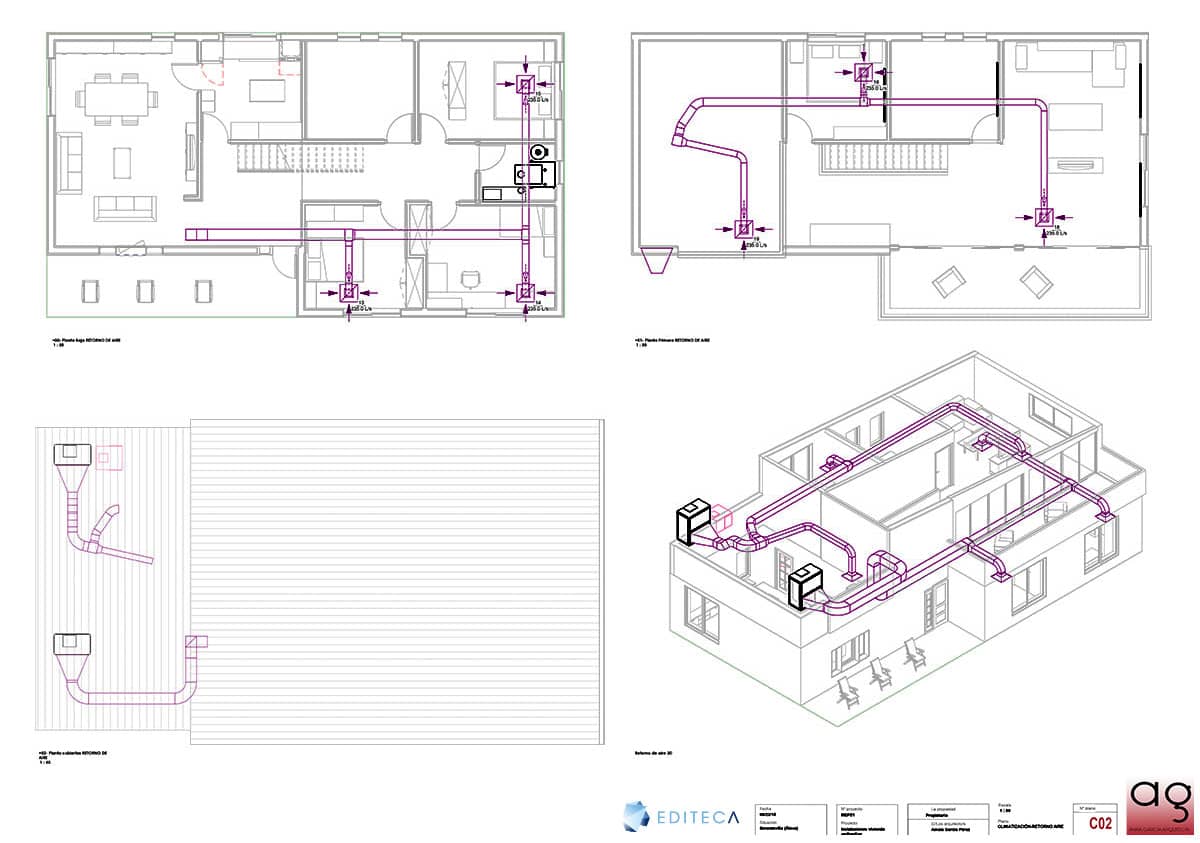

Climatización y suministro de aire:
Climatización y retorno del aire:

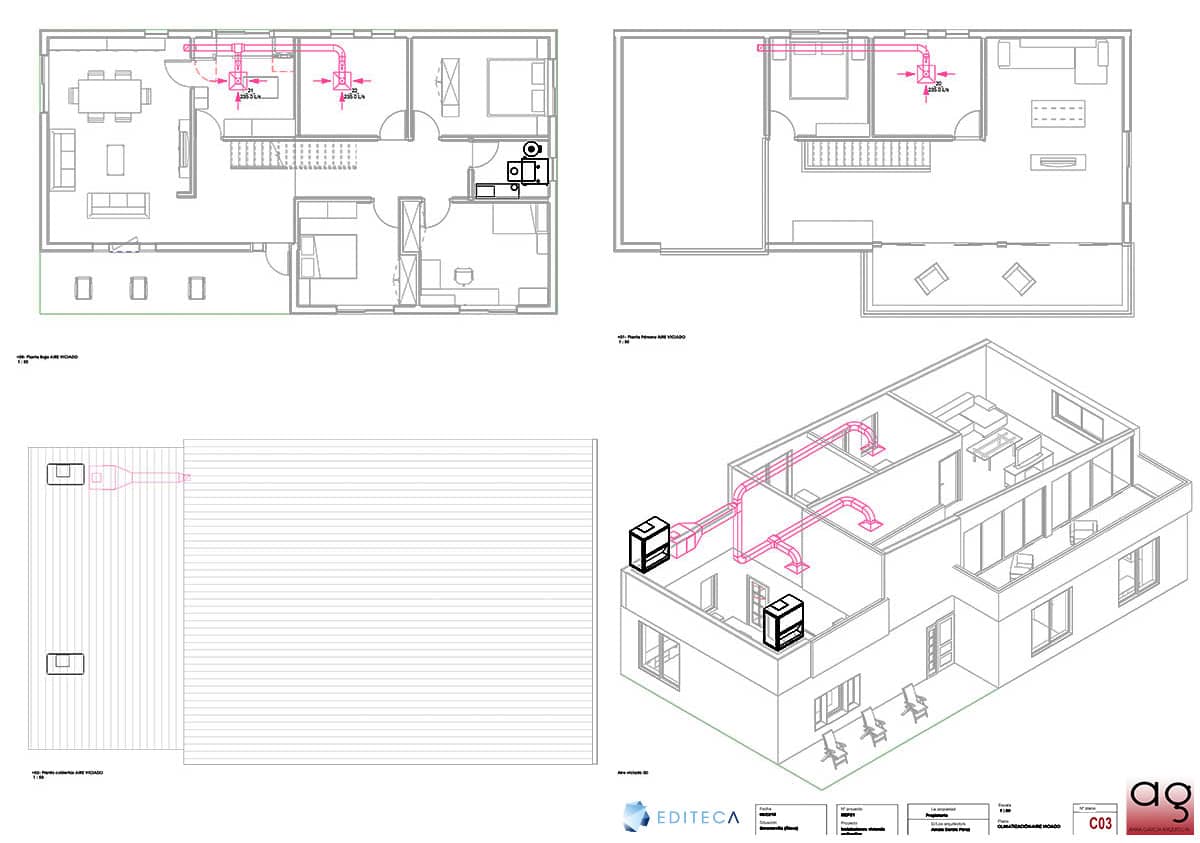

Climatización y sistema aire viciado:

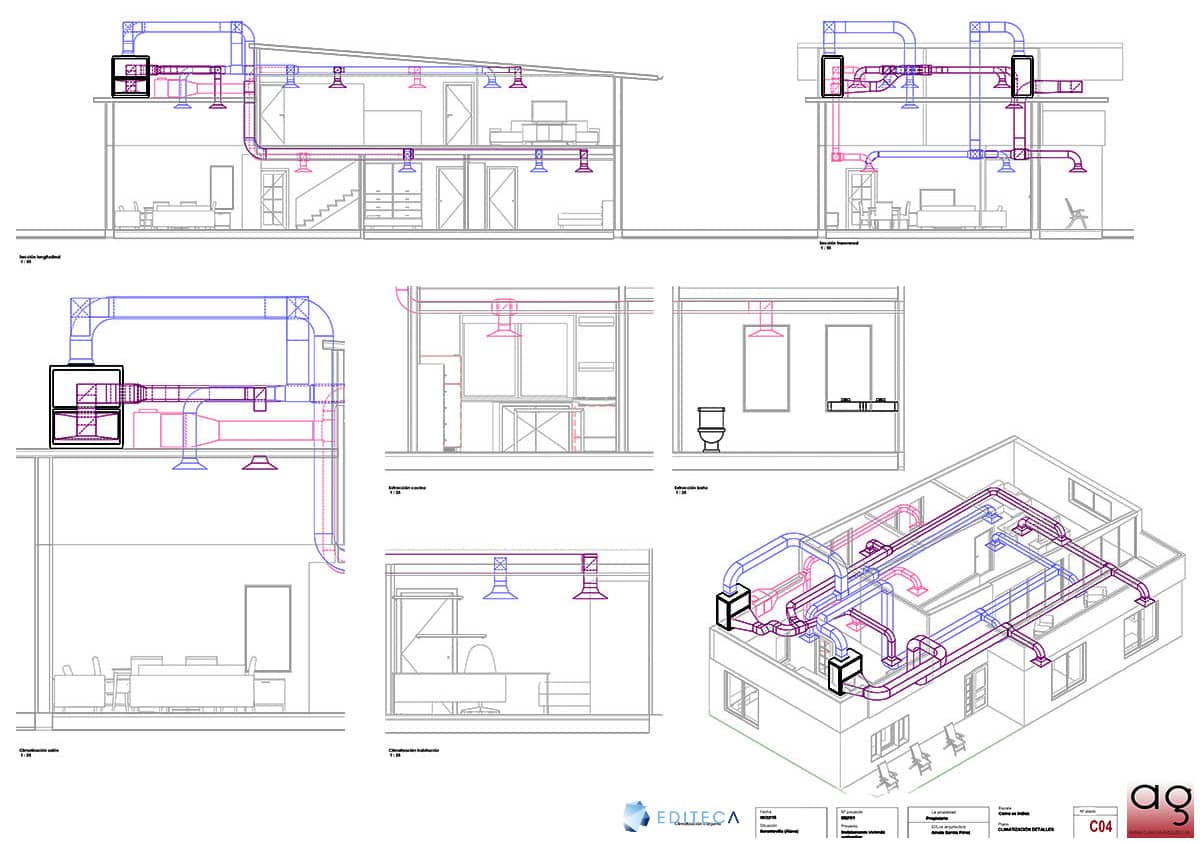

Sistema de climatización:

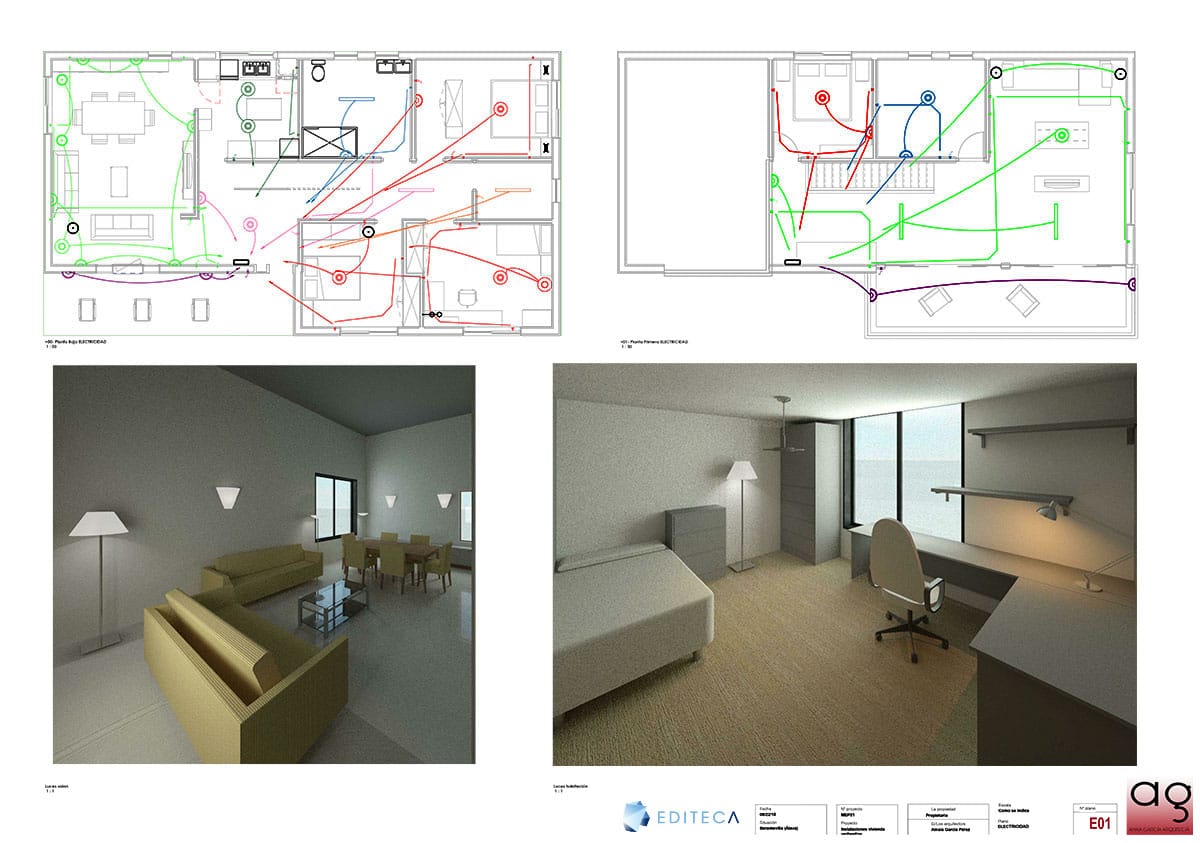

Red eléctrica y renders:
