El proyecto desarrollado por Rafael Moscardó Davó consiste en el modelado estructural completo de un edificio de oficinas con aparcamiento en sótano, realizado como entrega final del curso Revit Estructuras Básico. El trabajo pone en práctica los fundamentos del modelado BIM aplicado a estructuras, integrando coordinación disciplinar, rigor técnico y correcta documentación gráfica.
Desde el inicio, el proyecto se apoya en la vinculación de un modelo arquitectónico de referencia, empleando la herramienta Copiar y Supervisar para garantizar la coherencia geométrica y la correcta alineación entre los elementos arquitectónicos y estructurales, reproduciendo un flujo de trabajo profesional propio de entornos colaborativos BIM.
Organización del edificio y sistema estructural
El edificio se desarrolla en varios niveles, respondiendo a un programa funcional claro y a una estructura adaptada a cada uso:

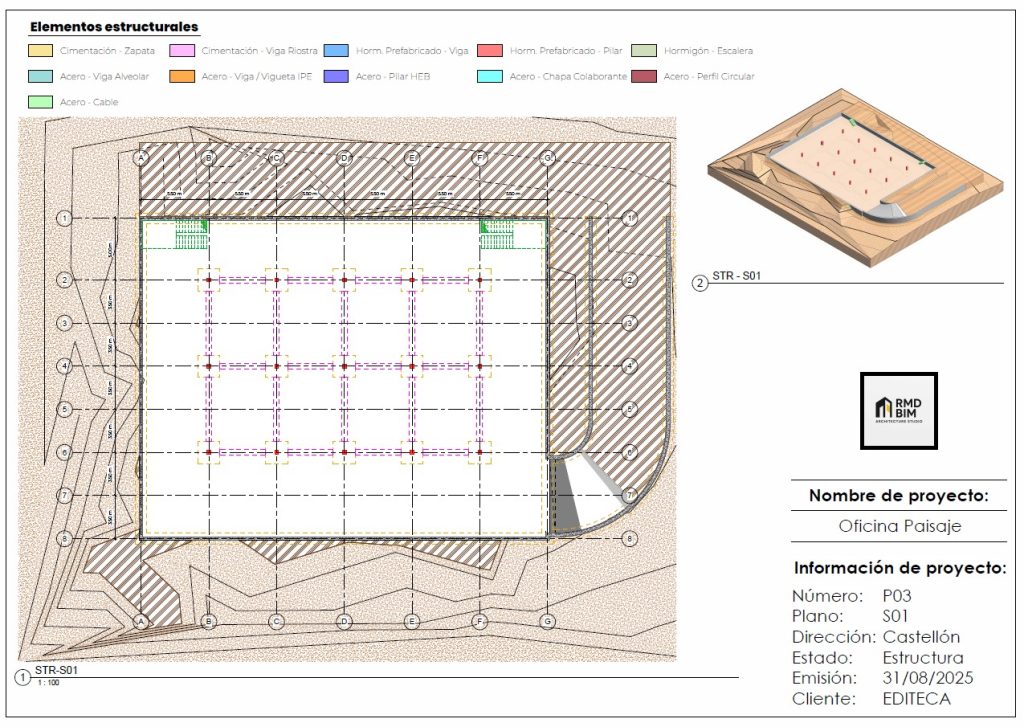

Planta sótano (aparcamiento):
Destinada a parking, incorpora una solución estructural robusta con muros de contención, cimentación corrida y elementos de apoyo dimensionados para soportar las cargas del conjunto del edificio.
Planta baja:
Configurada como un espacio diáfano de uso expositivo y eventos, requiere una estructura capaz de salvar grandes luces. Para ello se incorporan cerchas metálicas modificadas, así como vigas de gran canto, que permiten liberar el espacio interior y dotarlo de flexibilidad funcional.
Plantas de oficinas (tres niveles):
Las plantas superiores se resuelven mediante una estructura metálica, con pilares y vigas que soportan forjados colaborantes, garantizando ligereza estructural y eficiencia constructiva.
Planta de terraza:
El edificio se remata con una planta de terraza parcialmente cubierta, integrando elementos estructurales adaptados a la cubierta y a las cargas específicas de este nivel.
El modelo incluye además vigas inclinadas, como la situada en el acceso de planta baja, resuelta a modo de cable estructural de marquesina, aportando complejidad técnica y valor añadido al conjunto.
Modelado BIM y elementos estructurales
El proyecto incorpora todos los elementos estructurales fundamentales exigidos en el programa del curso:
- Pilares de hormigón y acero.
- Vigas metálicas, incluyendo vigas inclinadas.
- Forjados colaborantes y losas.
- Cubiertas estructurales.
- Cimentación variada: zapatas, cimentación corrida y vigas riostras.
- Cerchas metálicas adaptadas a las necesidades del proyecto.
Todo el modelado se ha desarrollado siguiendo criterios de orden, nomenclatura correcta y control de visibilidad, asegurando un modelo limpio y comprensible.
Documentación técnica y representación gráfica
Uno de los puntos fuertes del proyecto es la documentación generada a partir del modelo BIM, que refleja una correcta aplicación de los contenidos del curso:

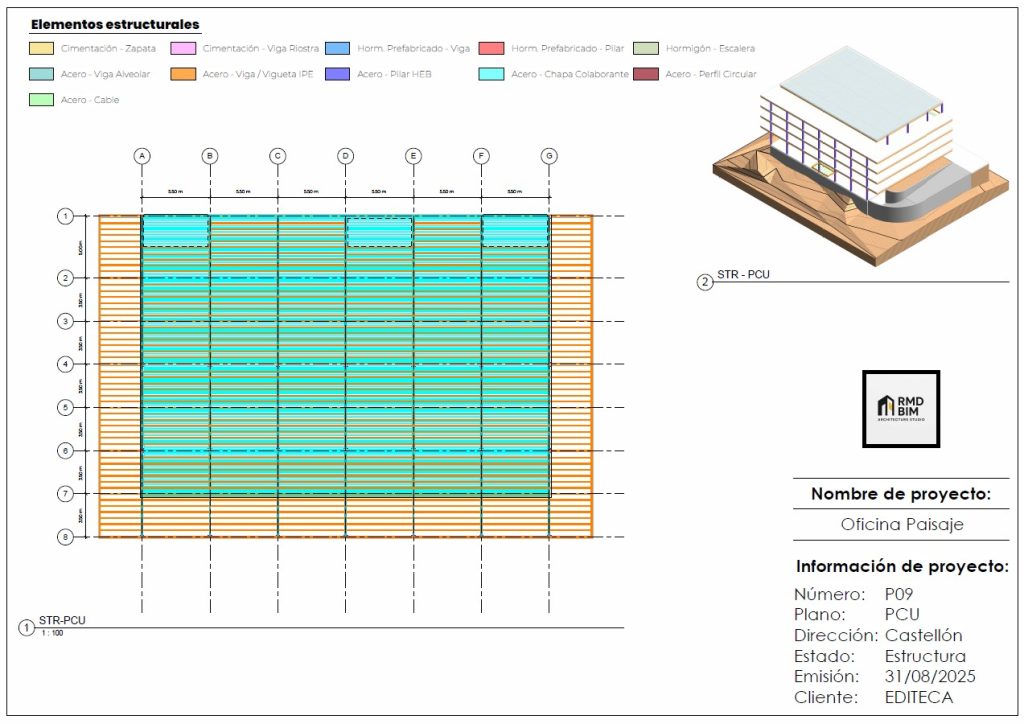

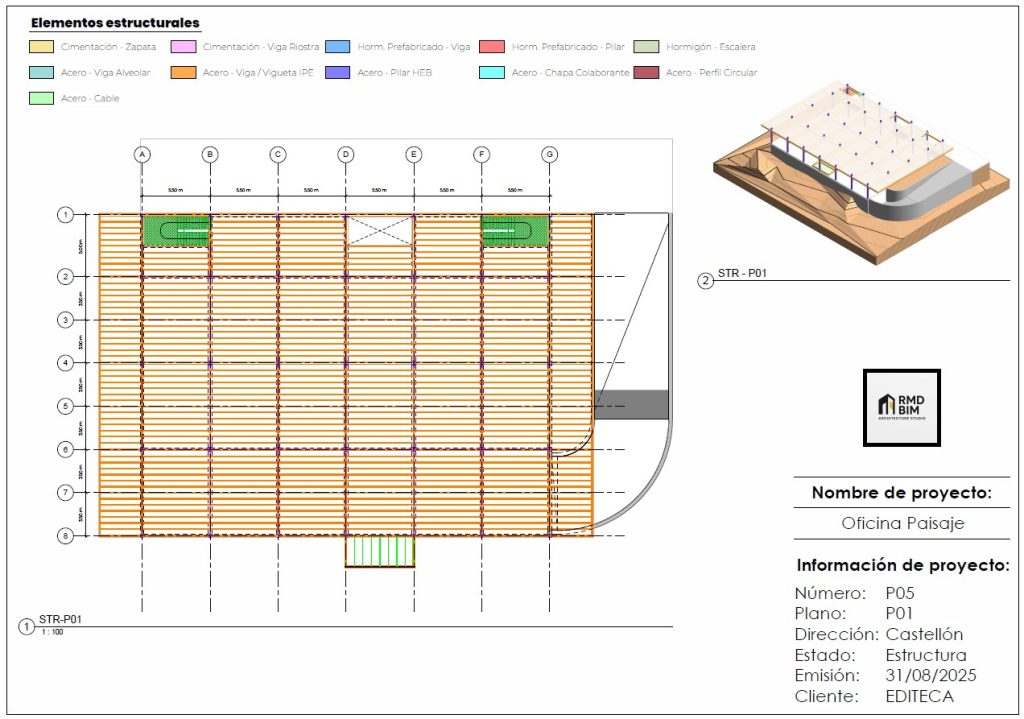

- Plantas estructurales con ejes y rejillas.

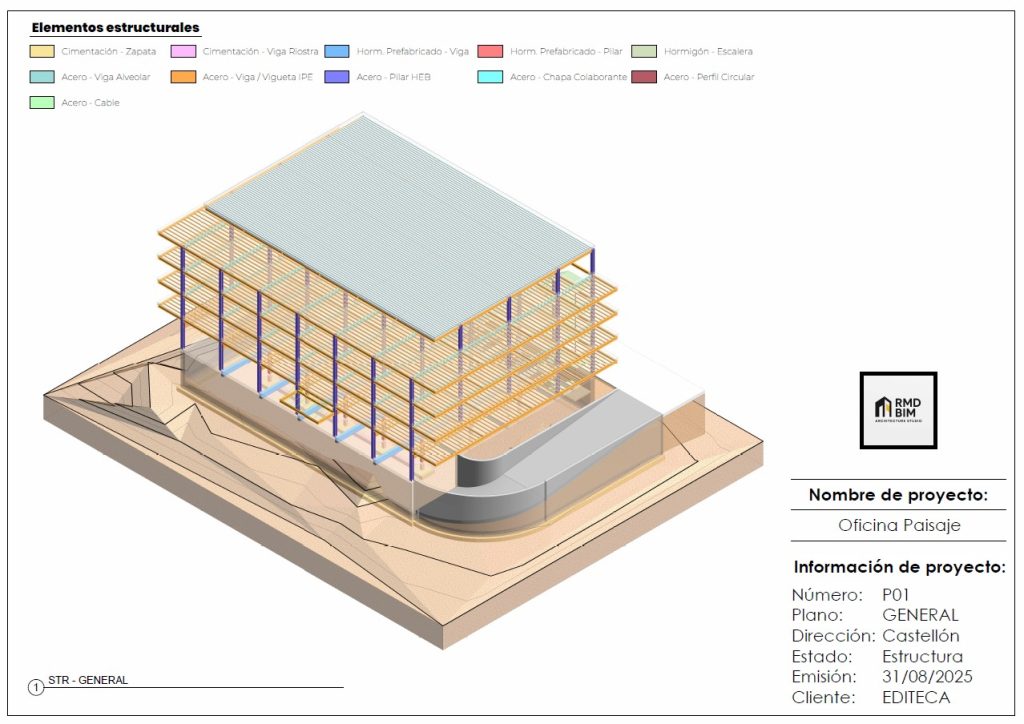

- Vistas 3D de la estructura, facilitando la comprensión espacial del sistema portante.

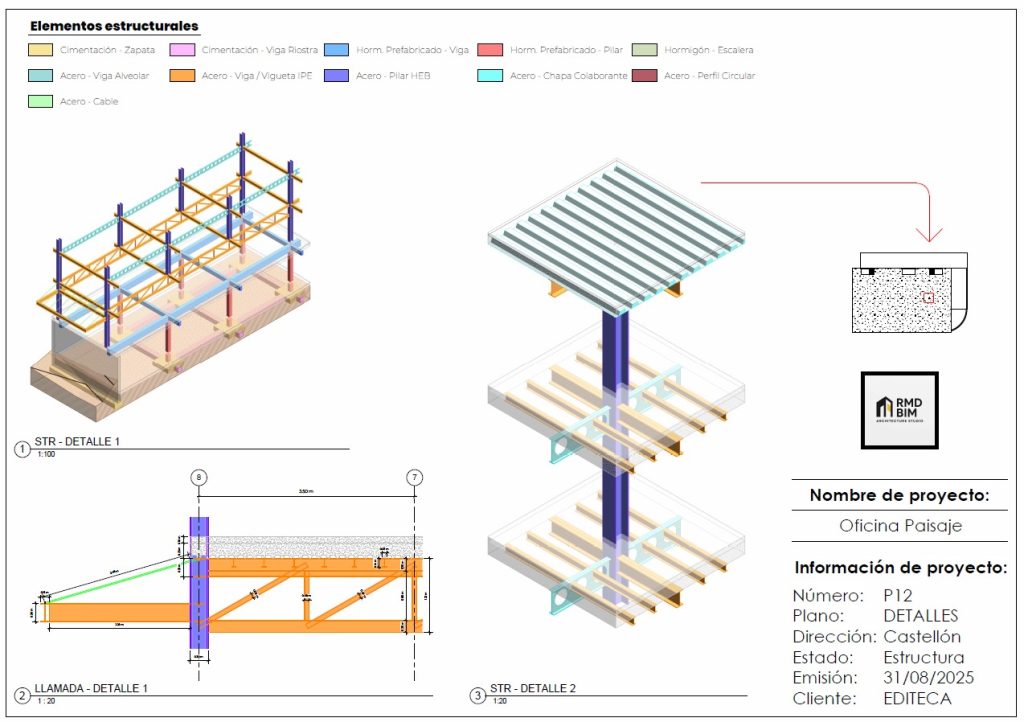

- Plantas, alzados y secciones acotadas, incluyendo detalles constructivos relevantes.
- Tablas de planificación de pilares, diferenciando pilares de acero y de hormigón, correctamente colocadas en plano.
- Planos detallados con ajustes avanzados de Visibilidad y Gráficos (VV), uso de sombreados y estilos personalizados.
- Vistas maquetadas en láminas, listas para su exportación y entrega en formato PDF.
El uso de plantillas de vista garantiza coherencia gráfica y profesionalidad en toda la documentación.
Valor del proyecto
Este proyecto final demuestra un dominio sólido de Revit aplicado a estructuras, tanto en el modelado como en la organización y presentación de la información. Refleja la capacidad de trabajar con un modelo arquitectónico vinculado, coordinar disciplinas y generar documentación técnica clara y evaluable.
El resultado constituye un ejemplo representativo del uso de la metodología BIM en el ámbito estructural, abarcando desde la correcta definición del sistema portante hasta la producción de planos y tablas conforme a estándares profesionales, cumpliendo plenamente los requisitos del programa del curso Revit Estructuras Básico.
